תיאור המוצר

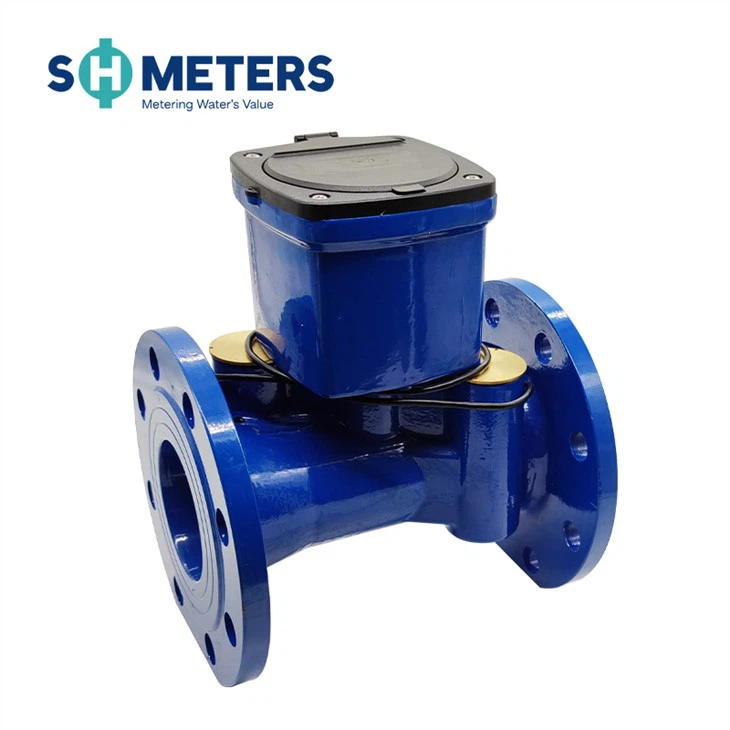

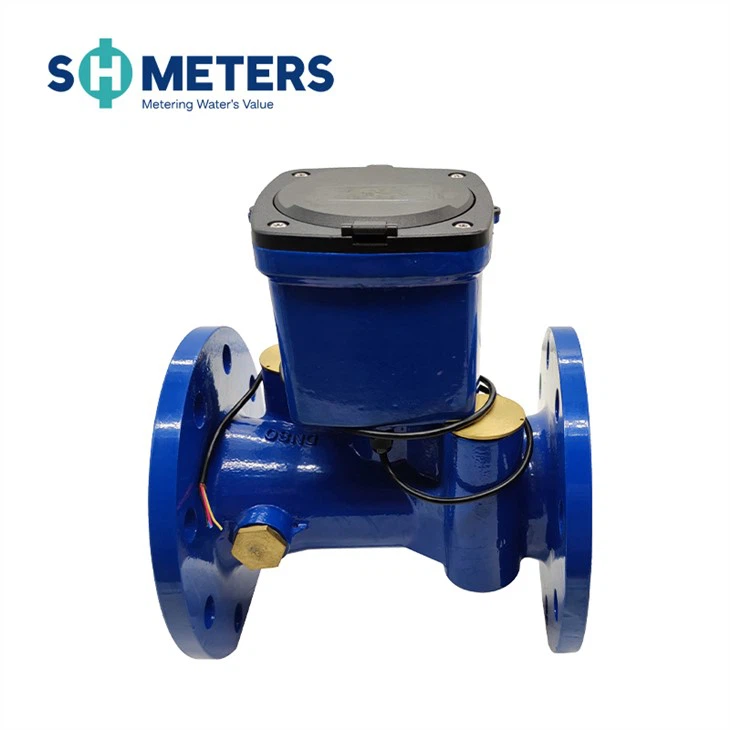

מד המים האולטראסוני הוא מכשיר מדידה למדידה, רישום והצגת נפח המים הזורמים דרך החיישן באופן רציף באמצעות שיטת הפרש הזמן האולטראסונית. אנא קרא מדריך זה בעיון לפני השימוש, כדי להשתמש בו בצורה הטובה ביותר ולמנוע אובדן מיותר.
פרמטר טכני
|
קוטר נומינלי (מ"מ) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||
|
זרימה מקסימלית Q4(מ³/h) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||||||||||||||||||
|
זרימה נומינלית Q3 (m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||||||||||||||||||
|
זרימת מעבר Q2(m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||||||||||||||||||
|
זרימה מינימליתQ1 (m³/h) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||||||||||||||||||
|
זרימת הפעלה (מ³/שעה) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||||||||||||||||||
|
זרימה מקסימלית |
9999999.9 |
||||||||||||||||||||||||||||||||
|
זרימה הפוכה |
9999999.9 |
||||||||||||||||||||||||||||||||
|
טווח מדידה |
Q3/Q1, R250 (R400 להתאמה אישית) |
||||||||||||||||||||||||||||||||
|
שיעור דיוק |
כיתה ב' |
||||||||||||||||||||||||||||||||
|
שיעור אובדן לחץ |
פחות או שווה ל-0.063 MPa |
||||||||||||||||||||||||||||||||
|
לחץ עבודה |
1.6 MPa |
||||||||||||||||||||||||||||||||
|
דרגת טמפרטורה |
T30 |
||||||||||||||||||||||||||||||||
|
טווח טמפרטורות |
(5~55) מעלות |
||||||||||||||||||||||||||||||||
|
כיתת איכות הסביבה |
מקורה, מחלקה ב' |
||||||||||||||||||||||||||||||||
|
מחלקה אלקטרומגנטית |
E1 (מגורים, מסחריים, תעשייתיים) |
||||||||||||||||||||||||||||||||
|
ספק כוח |
סוללת ליתיום מובנית DC 3.6V |
||||||||||||||||||||||||||||||||
|
חיי סוללה |
＞ 10 שנים |
||||||||||||||||||||||||||||||||
|
עמדת התקנה |
כל זווית |
||||||||||||||||||||||||||||||||
|
לְהַצִיג |
LCD, 8 ספרות + תווים נוספים |
||||||||||||||||||||||||||||||||
|
דרגת רגישות של פרופיל זרימה |
U10/D5 |
||||||||||||||||||||||||||||||||
|
ממשק תקשורת |
RS485 Modbus/ פלט דופק/GPRS/NB-IOT/Lorawan |
||||||||||||||||||||||||||||||||
|
מעמד הגנה |
IP68 |
||||||||||||||||||||||||||||||||
|
טמפרטורת אחסון נסבלת |
-20~60 מעלות |
||||||||||||||||||||||||||||||||
|
כוח סטטי |
10μA |
||||||||||||||||||||||||||||||||
|
צריכת חשמל תפעולית |
45μA |
||||||||||||||||||||||||||||||||
עקרון העבודה
מד מים אולטראסוני הוא סוג חדש של מד מים שיכול לזהות את הפרש הזמן הנגרם כתוצאה משינוי המהירות כאשר הקרן האולטראסונית מתפשטת במים במעלה הזרם ומורד הזרם, לנתח ולהתמודד עם קצב זרימת המים, ולאחר מכן לחשב את קצב הזרימה. של מים עוד יותר.
ממשק/תקשורת
למד המים האולטראסוני תהיה פלט אחת מבין אפשרויות רבות שנבחרו מראש בעת ביצוע ההזמנה. חלק זה יתאר כל פלט:
פלט Modbus/RS485
פלט דופק
פלט אלחוטי
פלט Modbus/RS485
פלט דופק (מופעל באמצעות סוללה)
פרמטרי פלט דופק:
פלט ניקוז פתוח
מתח 3V-24V
דופק בודד ברמה נמוכה
משך דופק: 5ms
שידור אלחוטי GPRS/NB-IOT
אוסף נתונים
|
שם הנתונים |
פָּרָמֶטֶר |
|
כוח סטטי |
15uA |
|
צריכת חשמל |
60mA@RX |
|
תיבת בקרה |
פּלָסטִי |
|
שיטה מקוונת |
גע או התחבר אוטומטית |
|
מרווח דיווח |
באיזו תדירות לשלוח נתונים: פעם בשלושה ימים או פעם ביום (ככל שתדירות השליחה גבוהה יותר, חיי הסוללה קצרים יותר) |
|
שולח קצת |
0.1m³ |
|
ספק כוח |
3.6VDC |
|
קיבולת סוללה |
8.5 אה |
|
ממשק Uplink |
GPRS/NB-IOT |
|
ממשק Downlink |
RS485 |
יחידת העברת נתונים
|
שם הנתונים |
פָּרָמֶטֶר |
|
כוח סטטי |
15uA |
|
צריכת חשמל |
60mA@RX |
|
תיבת בקרה |
פּלָסטִי |
|
שיטה מקוונת |
גע או התחבר אוטומטית |
|
מרווח דיווח |
באיזו תדירות לשלוח נתונים: ניתן להגדיר 1-144 שעות (ברירת מחדל פעם ביום) ניתן לחבר למכשיר איסוף הלחץ |
|
שולח קצת |
0.1m³ |
|
ספק כוח |
3.6VDC |
|
קיבולת סוללה |
18Ah/36Ah |
|
ממשק Uplink |
GPRS/NB-IOT |
|
ממשק Downlink |
RS485 |
