תיאור המוצר

מדידת נפח המים הקרים (חמים) העוברים בצנרת

בַּקָשָׁה
--מדידת נפח המים הקרים (חמים) העוברים בצינור

תכונה:
--מבנה אלמנט נשלף, התקנה ותחזוקה קלים;
--חיוג יבש, כונן מגנטי;
--קיבולת זרימה גדולה, אובדן לחץ קטן;
--להתנגד להאמר מים ולזיהום;
--פנקס אטום בוואקום מבטיח שהחוגה תישמר ללא עיבוי ושומר על הקריאה ברורה בשירות ארוך טווח;
--חומרים נבחרים באיכות גבוהה עבור תכונה יציבה ואמינה;
--נתונים טכניים תואמים לתקן הבינלאומי ISO 4064.

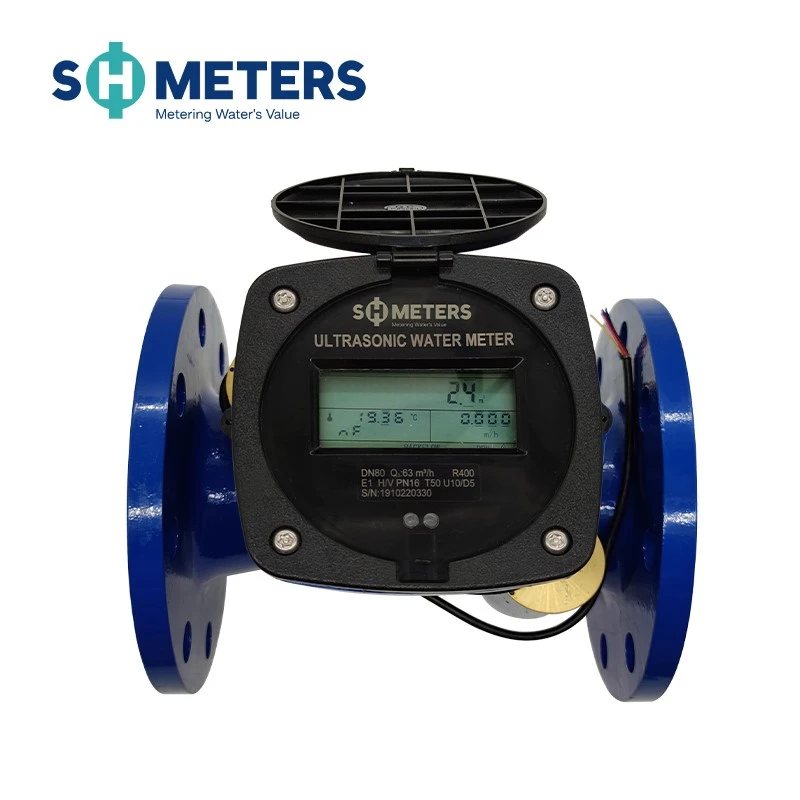

ultrasonic water meter (14)

תכונות

חומר: ברזל יצוק, ברזל רקיע

סצנה ישימה: צינור ראשי ביתי, צינור ראשי לדירה, ראשי אספקת מים למגורים ביתיים, דליפה, מתקן טיפול, חקלאות, השקיה, קרקע, חקלאות ימית, מסחר, משק בית כללי, תעשייתי, שתייה

נתונים טכניים תואמים לתקן הבינלאומי ISO 4064.

תקשורת: rs485 modbus, GPRS

התאמה: חיישן לחץ, סוללה, תצוגת LCD, מכשיר קריאה, לוגר נתונים, סט אוגן, טורבינת נוזל, יחידת ממשק משתמש

כולל זמן שירות ארוך ודיוק גבוה

מד מים דיגיטלי עם אוגן כפול, המשמש בצינורות תעשייתיים, מתאים לסביבת לחץ גבוה, יכול לבחור אם להתקין פלט דופק

עם תוכנת מערכת שידור מרחוק לתמיכה בקריאה ובניטור

לספק פתרון תוכנה מלא למדידה וטעינה

מדידת נזילות אוטומטית

עקרון עבודה

המד כולל את חיישן הטמפרטורה האיכותי, חיישן הזרימה והמחשבון. חיישן הטמפרטורה למדידת טמפרטורת המים וחיישן הזרימה למדידת נפח המים הזורמים בצינורות לפי הפרש זמני המעבר.
שני הנתונים נשלחים למחשבון לאחר איסוף, כמות המים הצריכה מעובדת, מאוחסנת ומצוינת על ה-LCD לבסוף. הצינור הראשי בצינור אספקת המים, גודל הצינור הוא יותר מ-DN50.

תהליך עבודה
1. מד המים האולטראסוני אוסף את הזרימה בצנרת, ונתוני הלחץ מועלים לפלטפורמת השירות בענן דרך RTU.

2. אזעקת שינוי פתאומי של לחץ וזרימה.

יתרונות תוכנה
1. יחס טווח גבוה מד מים קולי, מדידה מדויקת.

2. משוב מהיר ומיקום מדויק של מידע חירום.

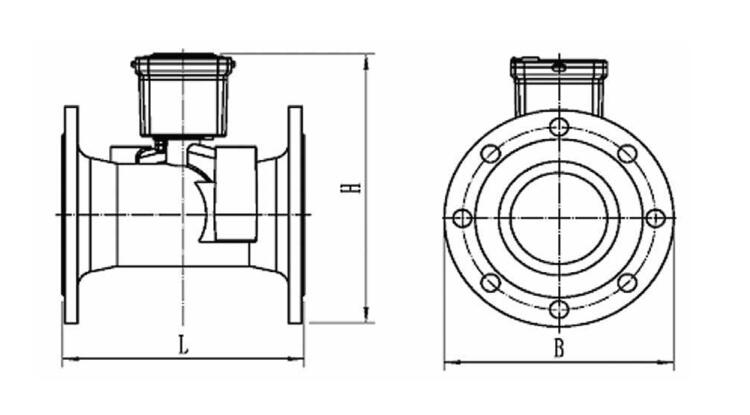

ציור מתאר ממדי

ממד קווי מתאר

קוטר נומינלי	אורך L	רוחב ב	גובה ח	חיבור אוגן
מ"מ				קוטר אוגן	קוטר בורג	בורג מידה-M
DN50	200	170	215	170	125	4-M16
DN65	200	185	220	185	145	4-M16
DN80	225	200	235	200	160	8-M16
DN100	250	220	255	220	180	8-M16
DN125	250	250	285	250	210	8-M16
DN150	300	285	335	285	240	8-M20
DN200	350	340	405	340	295	12-M20
DN250	450	405	470	405	355	12-M24
DN300	500	460	525	460	410	12-M24

פרמטר טכני

קוטר נומינלי (מ"מ)	50	65	80	100	125	150	200	250	300
זרימה מקסימלית Q4(מ³/h)	50	78.75	78.75	125	200	312.5	500	787.5	1250
זרימה נומינלית Q3 (m³/h)	40	63	63	100	160	250	400	630	1000
זרימת מעבר Q2(m³/h)	0.16	0.756	0.252	0.4	0.64	1	1.6	2.52	4
זרימה מינימלית Q1 (m³/h)	0.1	0.158	0.158	0.25	0.4	0.625	1	1.575	2.5
מעמד הגנה	IP68
טווח מדידה	Q3/Q1 R250/R400
שיעור דיוק	כיתה 2
חיי סוללה	8 שנים
דרגת טמפרטורה	T50
שיעור אובדן לחץ	ΔP63
דרגת רגישות של קדם זרימה	U10/D5
מעמד איכות הסביבה	מחלקה B,M1
כיתת סביבה אלקטרומגנטית	E1
לחץ עבודה	1.6Mpa
חיווי זרימה מקסימלית (מ³)	9999999.9
חיווי זרימה הפוכה (מ³)	9999999.9
עמדת התקנה	אופקי או אנכי

הערה: ממד האוגן תואם לתקן ISO7005-1:1988. תקן אוגן יכול להיות מותאם אישית. מתקבלת גם הזמנה למוצרים של דרישות מיוחדות.

יש לנו מד מים פליז, ברזל ופלסטיק, וחלקי מד מים בטווח מלא. סוגי המונים כוללים מד מים רב-סילוני, מד מים בסילון יחיד, מד מים רב-סילון עומס תחתון, מדי מים מסוג יבש וסוג רטוב וכו'. חלקי מדי מים כוללים גוף מד מים, כיסוי מד מים, אוגן מד מים, צימוד מד מים , צימוד מד מים, מנגנון מד מים, פנקס מד מים, מונה מד מים, שסתום לא חוזר של מד מים, מסנן מד מים, ציר מד מים, גליל מד מרחק מד מים, הילוכים מד מים וכו '. האיכות הטובה ביותר ומחיר תחרותי. חומר: פליז, ברונזה C83600 וברונזה ללא עופרת. מד מים מרובה סילון: 15-50 מ"מ, מד מים מסוג יבש ורטוב, מד מים כוונון פנימי, מד מים כוונון חיצוני, מד מים לקריאה מרחוק. סילון יחיד: 13 מ"מ, 20 מ"מ. מד מים לקריאה מרחוק. מד מים מפלסטיק: התאמה פנימית והתאמה חיצונית. מדי מים AWWA.
מקווה למכור מדי המים שלנו לכל העולם. מקווה שכל הלקוח והמשתמש מרוצים ממד המים שלנו.
