תיאור המוצר
זהו מכשיר מדידה המאפשר מדידה, תיעוד והצגת נפח המים הזורמים דרך החיישן באופן רציף באמצעות שיטת הפרש הזמן האולטראסונית. אנא קרא מדריך זה בעיון לפני השימוש, כדי להשתמש בו בצורה הטובה ביותר ולמנוע אובדן מיותר.
ציור מימד מתאר
|
קוטר נומינלי (מ"מ) |
אורך L |
רוחב W | גובה ח | חיבור אוגן | ||
| קוטר אוגן | קוטר מעגל ברגים | בורג מידה-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
ממשק/תקשורת
למד המים האולטראסוני תהיה פלט אחת מבין אפשרויות רבות שנבחרו מראש בעת ביצוע ההזמנה. חלק זה יתאר כל פלט:
- פלט Modbus/RS485
- פלט דופק
- פלט אלחוטי
פלט Modbus/RS485

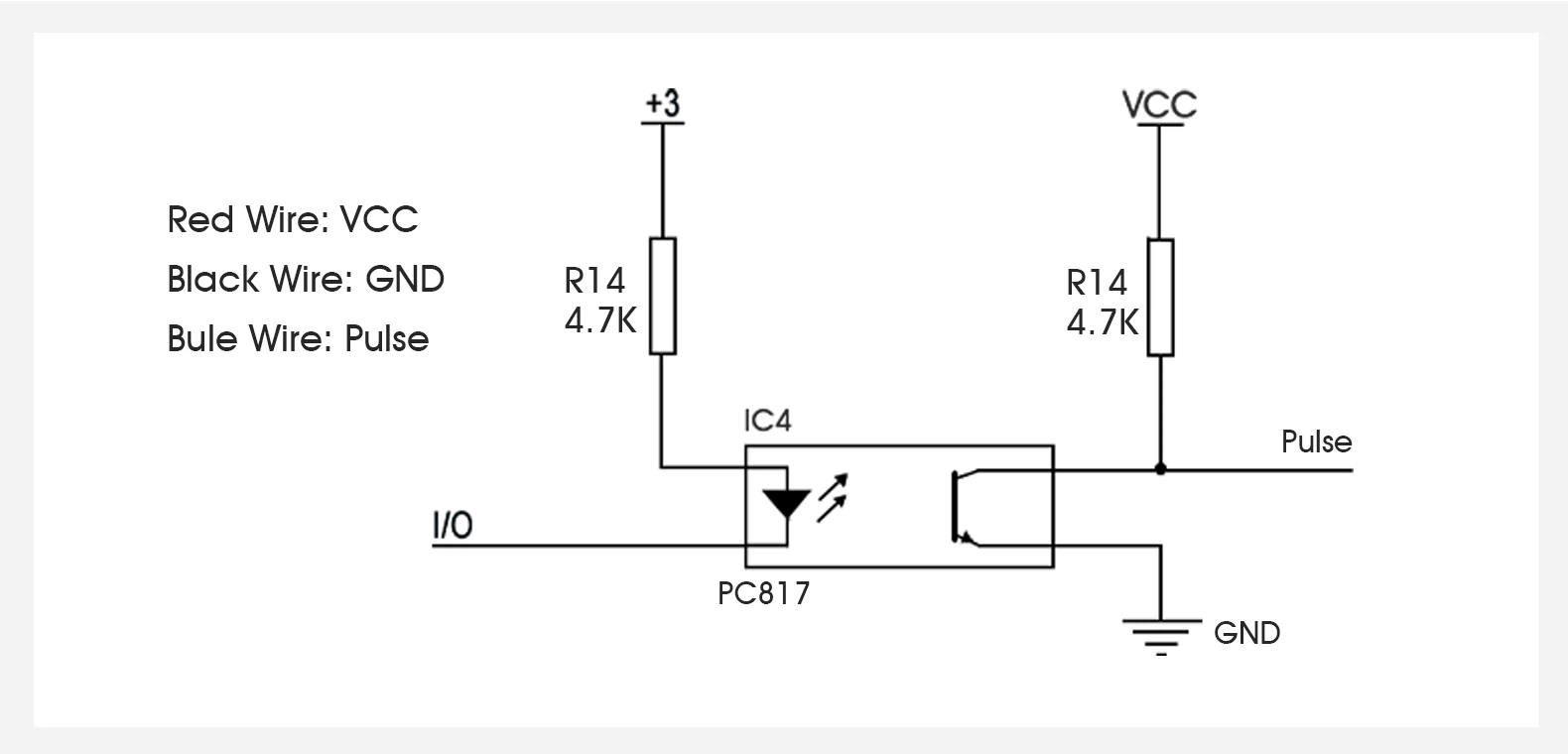

פלט דופק (מופעל באמצעות סוללה)
- פרמטרי פלט דופק:
- פלט ניקוז פתוח
- מתח 3V-24V
- דופק בודד ברמה נמוכה
- משך דופק: 5ms
שידור אלחוטי GPRS/NB-IOT
אוסף נתונים
|
שם הנתונים |
פָּרָמֶטֶר |
|
כוח סטטי |
15uA |
|
צריכת חשמל |
60mA@RX |
|
תיבת בקרה |
פּלָסטִי |
|
שיטה מקוונת |
גע או התחבר אוטומטית |
|
מרווח דיווח |
באיזו תדירות לשלוח נתונים: פעם בשלושה ימים או פעם ביום (ככל שתדירות השליחה גבוהה יותר, חיי הסוללה קצרים יותר) |
|
שולח קצת |
0.1m³ |
|
ספק כוח |
3.6VDC |
|
קיבולת סוללה |
8.5 אה |
|
ממשק Uplink |
GPRS/NB-IOT |
|
ממשק Downlink |
RS485 |
יחידת העברת נתונים
|
שם הנתונים |
פָּרָמֶטֶר |
|
כוח סטטי |
15uA |
|
צריכת חשמל |
60mA@RX |
|
תיבת בקרה |
פּלָסטִי |
|
שיטה מקוונת |
גע או התחבר אוטומטית |
|
מרווח דיווח |
באיזו תדירות לשלוח נתונים: ניתן להגדיר 1-144 שעות (ברירת מחדל פעם ביום) ניתן לחבר למכשיר איסוף הלחץ |
|
שולח קצת |
0.1m³ |
|
ספק כוח |
3.6VDC |
|
קיבולת סוללה |
18Ah/36Ah |
|
ממשק Uplink |
GPRS/NB-IOT |
|
ממשק Downlink |
RS485 |
תְעוּדָה
מִפְעָל
אריזה ומלאי
הלקוח שלנו
