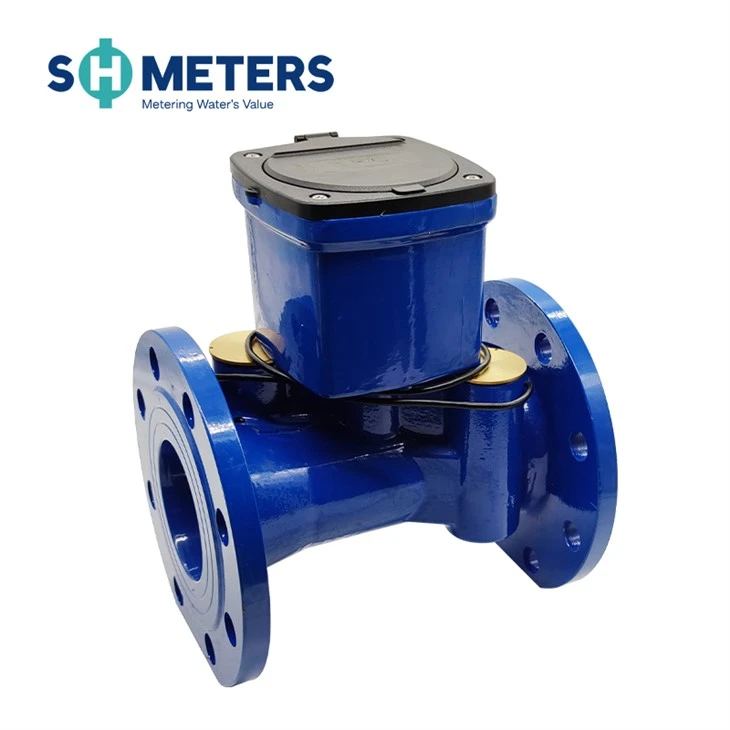

תיאור המוצר
מד המים האולטראסוני הוא סוג של מד מים המודד את זרימת המים באמצעות עקרון התפשטות הגל האולטראסוני. שלא כמו מדי מים מכניים, אין לו אימפלרים מסתובבים או בוכנות; במקום זאת, הוא מחשב את קצב הזרימה על ידי מדידת זמן המעבר או הפרש התדרים של גלים קוליים בזרימת המים.
יישום מוצר
ללא חלקים נעים מכניים
מד המים בעל קצב זרימה התחלתי נמוך במיוחד ורגישות גבוהה, המסוגל לזהות אפילו נזילות קטנות.
ללא בלאי, יציבות-לטווח ארוך וחיי שירות ארוכים.
טווח מדידה רחב
יחס טווח רחב:מדי מים קוליים בתפזורתיכול למדוד במדויק קצב זרימה גבוה ונמוך, מתאים ליישומים עם וריאציות זרימה גדולות.
דיוק גבוה
שומר על דיוק מדידה גבוה על פני כל הטווח, ומבטיח מדידה מדויקת.
מדידה דו כיוונית
מד המים האולטראסוני יכול למדוד בקלות זרימה בשני הכיוונים, מה שהופך אותו למתאים לרשתות שבהן עשויה להתרחש זרימה הפוכה.
נתונים עשירים ושידור מרחוק
עִםמודולי תקשורת חיצוניים(כגון M-Bus, LoRaWAN, RS-485, 2G, 4G וכו'), הוא יכול להוציא זרימה מיידית, זרימה מצטברת, לחץ, טמפרטורה ונתונים אחרים, מה שמאפשר קריאה מרחוק קלה וניטור רשת.
תחזוקה קלה
כמעט ללא תחזוקה-, מכיוון שלמד אין רכיבים כמו אימפלרים או מיסבים הדורשים ניקוי או החלפה קבועים.
פרמטר טכני
|
קוטר נומינלי (מ"מ)
|
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||||
|
Q3/Q1
|
R400 אופציונלי
|
||||||||||||||||||||||||||
|
זרימה מקסימלית Q4(מ³/h) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | 2000 | 3125 | ||||||||||||||||
|
זרימה נומינלית Q3 (m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2500 | ||||||||||||||||
|
זרימת מעבר Q2(m³/h) |
0.16 | 0.256 | 0.403 | 0.64 | 1.024 | 1.6 | 2.56 | 4.032 | 6.4 | 10.24 | 16 | ||||||||||||||||
|
זרימה מינימליתQ1 (m³/h) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | 6.4 | 10 | ||||||||||||||||
|
זרימת התחלה-(מ³/h) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | 1.72 | 2.63 | ||||||||||||||||
|
דרגת טמפרטורה
|
T30 / T50 |
||||||||||||||||||||||||||
|
לחץ מרבי קביל
|
PN16 |
||||||||||||||||||||||||||
|
שיעור דיוק |
כיתה 2 |
||||||||||||||||||||||||||
|
שיעור אובדן לחץ |
0.4 בר |
||||||||||||||||||||||||||
|
מחלקת סביבה אלקטרומגנטית
|
E1 |
||||||||||||||||||||||||||
|
סיווג סביבתי
|
O |
||||||||||||||||||||||||||
|
חיי סוללה |
＞ 8 שנים |
||||||||||||||||||||||||||
|
עמדת התקנה |
כל זווית |
||||||||||||||||||||||||||
|
לְהַצִיג |
LCD, 9 ספרות + תווים נוספים |
||||||||||||||||||||||||||
|
דרגת רגישות של פרופיל זרימה |
U10/D5 |
||||||||||||||||||||||||||
|
ממשק תקשורת |
RS485 Modbus/Pulse output/GPRS/NB-IOT/LoRaWAN |
||||||||||||||||||||||||||
|
מעמד הגנה |
IP68 |
||||||||||||||||||||||||||
מדי מים קוליים בתפזורת, עם יתרונות כגון ללא בלאי מכני, יחס זרימה רחב, דיוק גבוה ועלויות תחזוקה נמוכות, הפכו לבחירה המרכזית לניהול מים מודרני, מתאימים במיוחד ליישומים תעשייתיים ועירוניים הדורשים קצבי זרימה גבוהים ומדידה יציבה לטווח ארוך-.
