תיאור המוצר

ultrasonic water meter description

למד המים האולטראסוני שלנו אין חלקים נעים, עם דיוק גבוה במשך שנים. אין רכיבים נעים בחיישן הזרימה, הימנע משחיקה-לטווח ארוך של חלקים מכניים שעלולים לגרום למדידה לא מדויקת ולכשל במונה. עיצוב כזה עמיד גם בפני זיהומים, ולכן אין בדיקות ותחזוקה ללא עלות-.

תכונות המוצר

קצב התחלה נמוך (5 ליטר לשעה), מסוגל למדוד במדויק;
קצב זרימה נמוך עד 12.5 ליטר לשעה;
טווח דינמי (Q3/Q1) הגיע ל-200:1;
ללא חלקים נעים מכניים, ללא שפשופים, ויש לו חיי שירות ארוכים;
אובדן לחץ קטן;
יכול למדוד את קצב הזרימה;
תדירות מדידה גבוהה;
ממשק קריאה פוטואלקטרי אינפרא אדום;
מגע חישה קיבולי;
סוללה ER26500 8500mAh;
חומר: נחושת 58, פלסטיק ABS;
הרכבה בכל עמדת התקנה;
אזעקה כאשר יש אוויר;
תמיכה ב-RS485 modbus/LoRa/LoRaWAN/NB-IOT; מתאים להתקנה חיצונית;
רמת הגנה IP68;
נתונים לא הולכים לאיבוד במקרה של הפסקת חשמל. ניתן לשמור נתונים במשך יותר מ-10 שנים ו-23 חודשים של נתונים היסטוריים ניתן לשמור באופן אוטומטי;
נתונים טכניים תואמים לתקן הבינלאומי ISO 4064;
אישור ISO9001;
אחריות: שנתיים.

ציור מימד מתאר

ultrasonic water meter outline dimension

קוטר נומינלי	אורך L	אורך L1	רוחב ב	H גבוה	חוט מחבר
מ"מ					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

פרמטר טכני

קוטר נומינלי (מ"מ)	15	20	25	32	40
זרימת עומס יתר Q4 (מ"ש)	3.125	5	7.875	12.5	20
זרימה קבועה Q3 (m3/h)	2.5	4	6.3	10	16
זרימת מעבר Q2 (m3/h)	0.02	0.032	0.05	0.08	0.128
זרימה מינימלית Q1 (m3/h)	0.0125	0.02	0.0315	0.05	0.08
זרימת התחלה-(מ"ק לשעה)	0.005	0.005	0.008	0.01	0.015
זרימה מקסימלית	999999.999
טווח מדידה	Q3/Q1, R200/(R250 להתאמה אישית)
שיעור דיוק	כיתה 2
שיעור אובדן לחץ	פחות או שווה ל-0.04 MPa
לחץ עבודה	1.6 MPa
דרגת טמפרטורה	T30/T50
טווח טמפרטורות	(5~55) מעלות
טמפרטורת אחסון	-20 ~ 60 מעלות
כיתת איכות הסביבה	כיתה ב'
מחלקה אלקטרומגנטית	E1
ספק כוח	סוללת ליתיום מובנית- DC 3.6V
חיי סוללה	8-10 שנים
קיבולת סוללה	8500mAh
צריכת חשמל	10μA
עמדת התקנה	כל זווית
לְהַצִיג	LCD, 8 ספרות תווים נוספים
מגרש התקנה	U10/D5
ממשק תקשורת	RS485 modbus/ LoRa/LoRaWAN/NB-IOT
מעמד הגנה	IP68

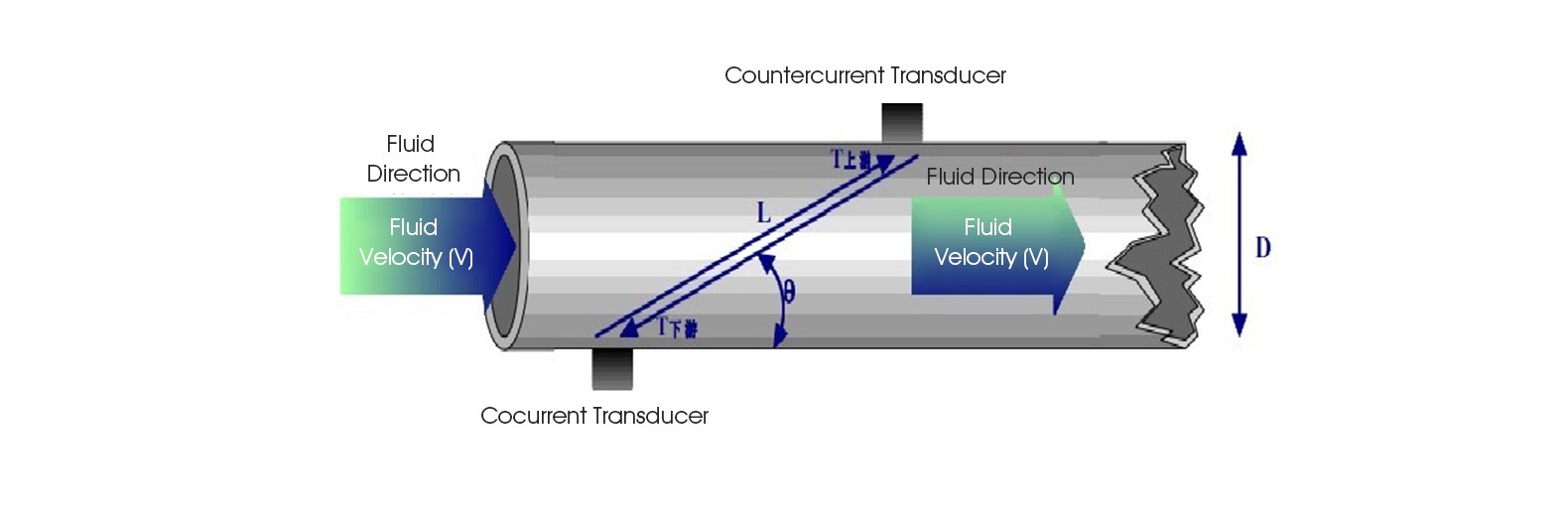

עקרון עבודה

מד מים אולטראסוני הוא סוג חדש של מד מים שיכול לזהות את הפרש הזמן הנגרם כתוצאה משינוי המהירות כאשר הקרן האולטראסונית מתפשטת במים במעלה הזרם ומורד הזרם, לנתח ולהתמודד עם קצב זרימת המים, ולאחר מכן לחשב את קצב זרימת המים הלאה.

ultrasonic water meter working principle

הודעות להתקנה

לשטוף צינורות לפני ההתקנה כדי למנוע חצץ וחפצים זרים אחרים;
התקן שסתום ומסנן לפני מד המים;
אין לגעת בחלק החשמלי או למשוך חוטים כדי למנוע נזק במהלך ההתקנה;
כאשר מד המים מותקן בצורה אופקית או משופעת, בדיקת הזרימה האולטראסונית על צינורות תמוקם אופקית, ובהתקנה אנכית, יש לוודא שהמים זורמים מלמטה למעלה;
שימו לב שכיוון החץ על הצינור יהיה עקבי עם כיוון זרימת המים במהלך ההתקנה;
מכונת הכביסה המפרק תותקן בצורה נכונה כדי למנוע מכונת כביסה לא מיושרת החוסמת מים ומשפיעה על דיוק מד המים;
מד המים לא יותקן במקום שעלול להיות מושפע מרעידות מכניות חזקות; הודעות מיוחדות:

1. הקפד להתקין שסתום הפעלה- ומסנן לפני מד המים ושסתום הפעלה- נוסף מומלץ לאחריו לצורך תחזוקה. כדי למנוע זרימה לאחור, יש להתקין שסתום סימון לפני או מאחורי מד המים.

ultrasonic water meter installation 1

לפני השימוש במד מים זה, יש למלא את הצינור במים, אחרת זה יוביל למדידה לא מדויקת או אפילו לא-;
בעת התקנת מד המים, יש לשמור אורך של DN*10 מול מד המים. או יש לשמור את אורך DN*5 מאחורי מד המים;
מד המים ירענן את התצוגה כל 4 שניות ויקרא את מד המים (כולל ערך ההתחלה והסוף ערך) 4 שניות לפחות לאחר סגירת השסתום בעת בדיקת מד המים, אחרת, תוצאות הבדיקה עלולות להיות מושפעות;
אנא ודא שהזרימה הבינונית נמצאת בטווח הזרימה של מד המים במהלך הבדיקה והשימוש, אחרת, זה עלול לגרום לנזק למד המים;
במקרה של תקלה כלשהי (כגון מדידה נכשלה וכו') במהלך השימוש, אנא פנה מיד למחלקת הניהול הקשורה ואל תתקן זאת בעצמך;
המוצר מתוכנן עם חותמת חד פעמית נגד-פירוק אשר תוסר רק על ידי צוות מיומן, או אחרת, הוא לא ייכלל בשירות שלאחר-המכירות בחינם.

ultrasonic water meter installation 2

מִפְעָל

factory

אריזה ומלאי

ultrasonic water meter packaging and inventory

הלקוח שלנו

our client

שאלות נפוצות

ש: האם מדי מים קוליים יכולים למדוד במדויק?

ת: מדי מים אולטראסוניים הם כיום מדי המים הנפוצים ביותר, ודיוק המדידה שלהם הוכר ואושר על ידי אנשים בתעשייה. עקרון המדידה של מדי מים אולטראסוניים הוא מדידת מהירות זרימת מים ונפח באמצעות השתקפות גלי קול, בעלת דיוק גבוה מאוד. יתרה מכך, למדי מים קוליים אין חלקים נעים, ולכן היציבות והאמינות שלהם גבוהות יחסית.

ש: כיצד מדי מים קוליים מתקשרים?

ת: העיקרון הבסיסי של תקשורת מד מים קולי הוא לזהות את הפרש הזמן הנגרם משינוי המהירות כאשר אלומת הקול האולטרסונית מתפשטת במעלה הזרם ובזרם נגדי במים ולאחר מכן מנתחת ומעבדת את קצב זרימת המים כדי להשיג את קצב זרימת המים כדי לצבור את קצב זרימת המים עוד יותר. טוב יותר משיטות תקשורת מסורתיות, מדי מים קוליים משמשים לתקשורת, והשידור מדויק יותר, -חוסך באנרגיה ומונע-הפרעות. התהליך כולל קידוד הנתונים הנדרשים לגלים קוליים ושליחתם במרווחים קבועים ממד המים השולח אל מד המים המקבל, המפענח את המידע ומציג אותו על המד.

ש: מהן הדרישות המיוחדות להתקנת מד מים קולי?

ת: קודם כל, במהלך תהליך ההתקנה של מד המים האולטראסוני, יש צורך לבחור מיקום בקירוב לכיוון זרימת המים כדי להבטיח שכיוון זרימת המים תואם לכיוון המיקום של המכשיר. זה יכול למנוע ביעילות את ההשפעה של זרימת המים על החיישן האולטראסוני ולהפוך את מדידות המכשיר למדוייקות ואמינות יותר. שנית, בעת התקנת מד מים קולי, יש צורך להבטיח את השטיחות והרמה של הצינור. צינורות מתנדנדים או לא אחידים יגרמו לשגיאות בנתוני המדידה וישפיעו על אפקט השימוש. לכן, במהלך תהליך ההתקנה, יש לשים לב להתאמת המיקום והגובה של הצנרת כדי להבטיח שהשטוח והמישור של הצנרת עומדים בדרישות התקן. בנוסף, לפני התקנת מד המים האולטראסוני, יש לשטוף ולנקות את הצנרת במלואה על מנת להבטיח כי זיהומים ואשפה בתוך הצנרת יוסרו כדי למנוע השפעה על נתוני המדידה. יש לכייל את המכשיר לאחר ההתקנה. אנא עקבו בקפדנות אחר הוראות השימוש כדי להבטיח את המהימנות האמיתית של נתוני המדידה. בעת שימוש ותחזוקה של מד מים קולי, עליך להבין את הוראות השימוש והתחזוקה שלו, לבדוק את נתוני המדידה באופן קבוע ולהחליף את הסוללה והמארז בזמן כדי להבטיח שימוש תקין. יחד עם זאת, היזהר למנוע פגיעה או הרטבה של המכשיר כדי למנוע נזק למכשיר.

ש: אילו אישורים קיבלו מדי המים האולטראסוניים שלנו?

ת: נכון לעכשיו, מוצרי מדי המים האולטראסוניים שלנו עדיין לא קיבלו אישורים רלוונטיים, אך כעת אנו מתכננים להגיש את המידע הדרוש לקבלת ההסמכה בשנת 2024. נמשיך לעבוד קשה על מנת להבטיח שמוצרי מדי המים האולטראסוניים שלנו עומדים בתקנים ותקנות שונות. אנו גם מקווים שתוכל להמשיך לשים לב ולתמוך במוצרי החברה שלנו.

ש: האם הדיוק של מדי מים קוליים יכול להגיע ל- R400?

ת: נכון לעכשיו, פיתחנו מד מים קולי עם דיוק של R400, וגובה ההתקנה שלו הוא U0/D0. מד מים זה עדיין בשלב בדיקה וצפוי להיות מסופק רשמית ברבעון הראשון של 2024.
