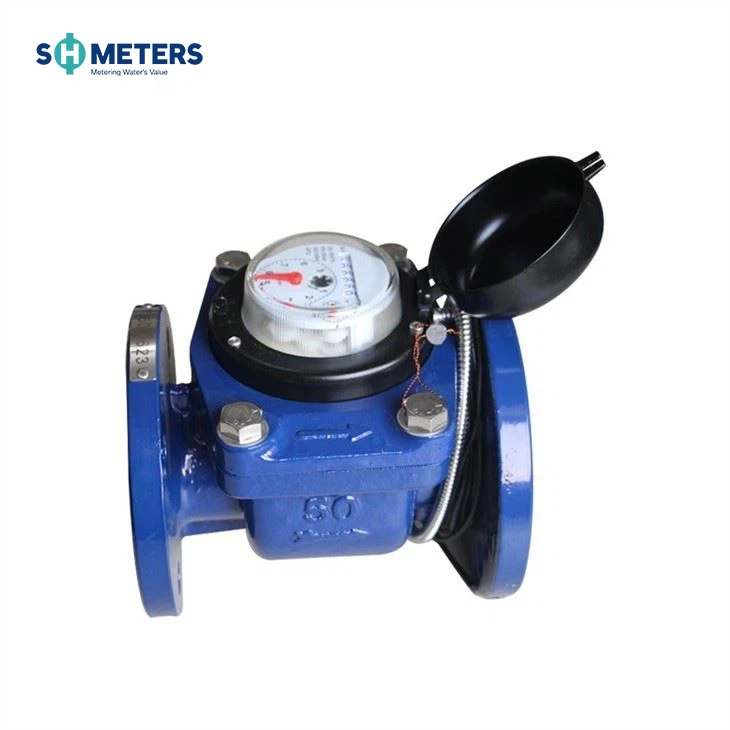

LXXG(R)-50~300(mm)
השקיה גלגל שבשבת אופקי, מד מים קרים (חמים) בחיוג יבש
יישום
מדידת נפח המים הקרים (חמים) העוברים בצנרת. מד מים משמש להשקיה, עירייה וכו'
תכונות
· מבנה אלמנט נשלף, התקנה ותחזוקה קלה
· חיוג יבש, כונן מגנטי
· קיבולת זרימה גדולה, אובדן לחץ קטן
· להתנגד להאמר מים וזיהום
· פנקס אטום בוואקום מבטיח שהחוגה תשמור ללא עיבוי ושומרת על הקריאה ברורה בשירות ארוך טווח
· חומרים נבחרים באיכות גבוהה עבור מאפיין יציב ואמין
· נתונים טכניים תואמים לתקן הבינלאומי ISO 4064/ISO9100
· עם דיוק גבוה
·אביזרי מוצר כוללים מחברים, מסננים, אביזרי חיבור, אביזרי צינור, אוגן, מסנן
תכונות אופציונליות
· פנקס פלסטיק, פנקס נחושת ופנקס זכוכית מלא
·דיוק: R=25/20/50
·גודל: DN50-DN300
· מים קרים / חמים
· אפשרות מתג קנה
· ניתן לבחור בתקן אוגן
· ניתן לבחור סיבוב 360 מעלות
· ניתן לבחור ברזל יצוק, ברזל רקיע, פלדת אל חלד, GG25, GGG50, SS304, SS316
·לחץ עבודה: PN16/25
· לספק פלט דופק
תנאי עבודה
· טמפרטורת מים: {{0}}.1 מעלות ~50 מעלות (0.1 מעלות ~90 מעלות עבור מד מים חמים)
·לחץ מים: פחות או שווה ל-1.0Mpa (1.6MPa על פי בקשה)
מקסימום שגיאות מותרות
·באזור התחתון מ-qmin כולל ועד אך לא כולל qt הוא ±5 אחוז
·באזור העליון מ-qt כולל ועד וכולל qs הוא ±2 אחוז (±3 אחוז עבור מד מים חמים)
ממדים
| סוּג | גודל | אורך | גוֹבַה | אוגן חיבור | ||
| מ"מ | D1 קוטר חיצוני | D2 קוטר מעגל ברגים | ברגים חיבור (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20(1.0Mpa) |
| 12-M20(1.6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20(1.0Mpa) |
| 405 | 355 | 12-M24(1.6Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20(1.0Mpa) |
| 460 | 410 | 12-M24(1.6Mpa) | ||||
הערה: ממד האוגן תואם לתקן ISO7005-1:1988. ניתן להתאים אישית את תקן האוגן. מתקבלת גם הזמנה למוצרים של דרישות מיוחדות
תנוחת דופק
| גודל | תנוחת דופק |
| DN50-200 | 100/1000 ליטר/דופק |
| DN250-DN300 | 1000 ליטר/דופק |
עקומת אובדן לחץ
תיאור הפעולה של מערכת שני מתגי הקנים
אנא עיין בתרשים של מערכת שני מתגי הקנים להלן, שני מתגי הקנים היו מופעלים "ON" או "OFF" בהתאמה על ידי המגנט המותקן על המצביע או גלגל השיניים במהלך הפעלתו על הרשם, אך לעולם לא "ON" ב באותו זמן, אלא אם כן ה-out-magnet תוקף.
שני מתגי הקנים מפעילים שני "ON" ושני "OFF" בסיבוב אחד של המצביע או שההילוך פירושו פלט אות אחד, עיקרון זה מונע אובדן או ספירת יתר של פלט האות עקב ריצוד המתגים או רטט הצינור, כך מבטיח אמינות של פלט האות.
אַחֲרָיוּת
כל המונים יהיו מובטחים מפני פגמים בביצוע ובחומרים לתקופה של שנה אחת (1) ממועד הקבלה. מונים פגומים או חלקים שיתגלו בתוך תקופה זו יוחלפו ללא תשלום עם החזרה ל-SHMeters.
