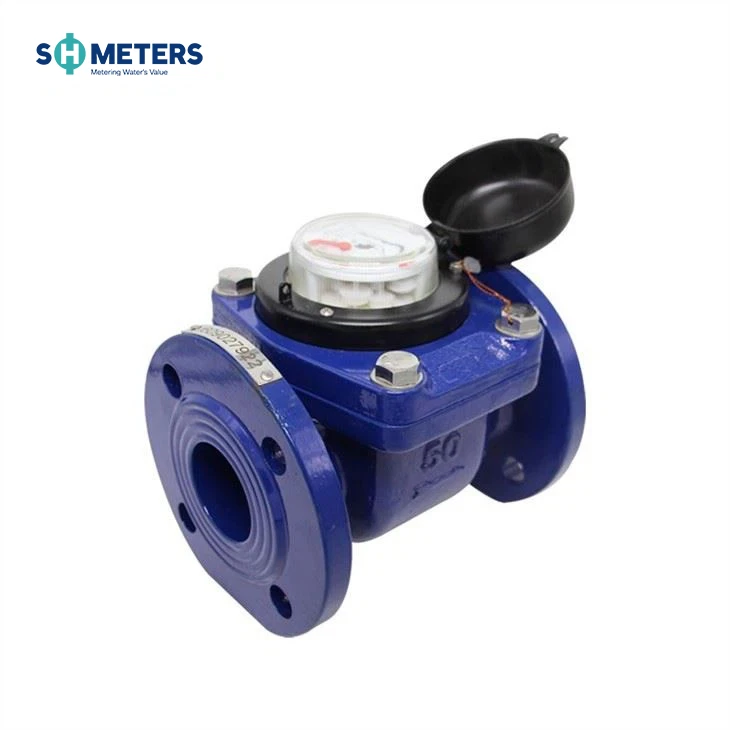

יישום של מד מים DN50Multi Jet
מדידה, שינון והצגת נפח המים הקרים (חמים) העוברים בצנרת
תכונה של DN50 Multi Jet מד מים
1. Multi-Jet, סוג גלגל שבשבת רוטרי, דיוק גבוה, זרימת התחלה נמוכה
2. חומרים נבחרים באיכות גבוהה לתפקוד ומראה יציב, אמין. שימוש אוניברסלי. קל להחלפה&מגבר; תחזוקה
3. פליז, ברזל, פלסטיק (ניילון) גוף או סגסוגת אלומיניום קרמית חומר מורכב לאופציה.
תנאי עבודה:
דרגת טמפרטורת מד מים: T30,T50,T70,T90
דרגת לחץ: MAP16
דרגת אובדן לחץ: △P63
דרגת הפרעה במעלה הזרם: U5
דרגת הפרעה במורד הזרם: D0
שגיאה מקסימלית מותרת
·באזור התחתון מ-qmin כולל ועד אך לא כולל qt הוא ±5%.
·באזור העליון מ-qt כולל ועד וכולל qs הוא ±2%; ±3% עבור מד מים חמים.
תאימות לתקנים
נתונים טכניים תואמים לתקן הבינלאומי ISO 4064.
תנאי עבודה
· טמפרטורת מים: 0.1 ℃ ~ 50 ℃ עבור מד מים קרים.
· לחץ מים: ≤1.6Mpa (16 בר).
מימד ומשקל כולל
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| גודל (אינץ') | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| אורך (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| רוחב (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| גובה (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| חוט חיבור D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | קצה אוגן |
| משקל (ק"ג) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
נתונים טכניים
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| גודל (אינץ') | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| מקסימום קריאה (מ³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| קריאה מינימלית (ליטר) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| לחץ מרבי (סרגל) | 16 | 16 | 16 | 16 | 16 | 16 | |
| איבוד לחץ | 63 | ||||||
| מקסימום טמפרטורה | T=50/90 | ||||||
| אפשרות פלט דופק | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
אפשרות פלט דופק
| מיקום מגנט | ליטר/דופק |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
אַחֲרָיוּת
כל המונים יהיו מובטחים מפני פגמים בביצוע ובחומרים לתקופה של שנה אחת (1) ממועד הקבלה. מונים פגומים או חלקים שיתגלו בתוך תקופה זו יוחלפו ללא תשלום עם החזרה ל-SHMETER
