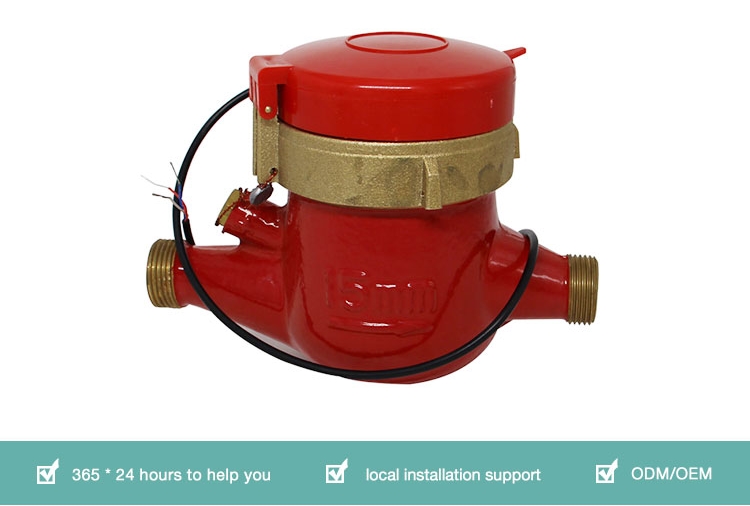

MULTI-JET TYPE
מדי מים חמים בחיוג יבש פליז גוף
יישום
מדידת נפח המים הקרים (חמים) העוברים בצנרת. מד מים משמש לבית, מסחר, עירייה, צנרת
תכונות
· כונן מגנטי, התנגדות שידור נמוכה יותר.
· מגן מגנטי, להגנת שדה מגנטי חיצוני.
· רישום יבש אטום מבטיח קריאה ברורה לאורך זמן.
· מכשיר ויסות חיצוני.
אביזרים: 2 יחידות צימוד, 2 יחידות אגוזי צימוד ו-2 יחידות דסקיות.
· עם דיוק גבוה
·לשימוש אופקי
· האביזרים כוללים מסננת, בוכנה סיבובית, יישומון חיבור, התאמת מחבר
תכונות אופציונליות
· סוג אטום רישום: סוג יבש; סוג יבש למחצה; סוג סופר יבש.
·דיוק: R=80 ; 100; 125; 160; class b; class c.
· גודל: 15 ~ 50 מ"מ.
·מים חמים.
·שסתום חד כיווני.
· אפשרות מתג קנה.
·מספר אורכים וחיבורים זמינים לפי בקשה.
· סוג קצה חוט: BSP / NPT.
· חומרים: פליז, ממשק פליז, חומר פליז
·Bלחץ עבודה ראס: PN16 (16בר)
· לספק פלט דופק/rs485 modbus/שלט חוטי/מפצל דופק/צג קריאת דופק

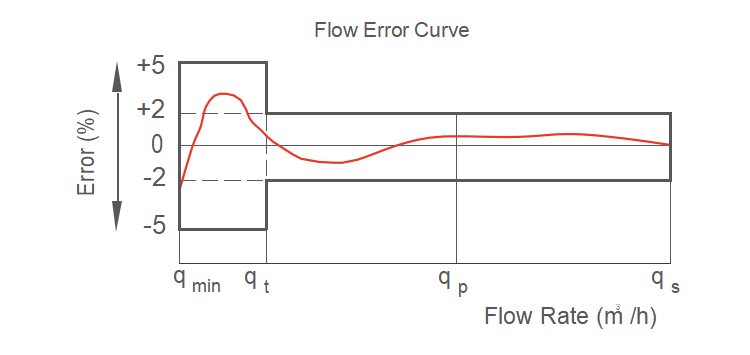

שגיאה מקסימלית מותרת
·באזור התחתון מ-qmin כולל ועד אך לא כולל qt הוא ±5 אחוזים.
·באזור העליון מ-qt כולל ועד וכולל qs הוא ±2 אחוזים; ±3 אחוז עבור מד מים חמים.
תאימות לתקנים
נתונים טכניים תואמים לתקן הבינלאומי ISO 4064.
תנאי עבודה
·טמפרטורת המים:0.1 מעלות ~90 מעלות עבור מד מים חמים.
· לחץ מים: פחות או שווה ל-1.6Mpa (16 בר).

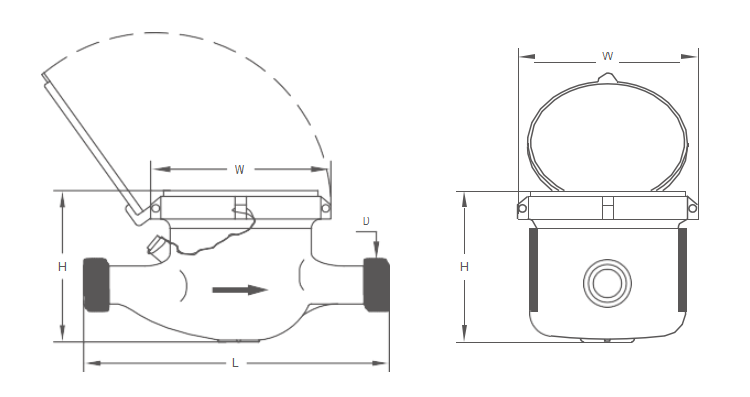

מימד ומשקל כולל
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| גודל (אינץ') | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| אורך (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| רוחב (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| גובה (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| חוט חיבור D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | קצה אוגן |
| משקל (ק"ג) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
נתונים טכניים
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| גודל (אינץ') | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| מקסימום קריאה (מ³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| קריאה מינימלית (ליטר) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| לחץ מרבי (סרגל) | 16 | 16 | 16 | 16 | 16 | 16 | |
| איבוד לחץ | 63 | ||||||
| מקסימום טמפרטורה | T=50/90 | ||||||
| אפשרות פלט דופק | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
אַחֲרָיוּת
כל המונים יהיו מובטחים מפני פגמים בביצוע ובחומרים לתקופה של שנה אחת (1) ממועד הקבלה. מונים פגומים או חלקים שיתגלו בתוך תקופה זו יוחלפו ללא תשלום עם החזרה ל-SHMETER
