מהו מד המים הנפחי
מד מים נפחי, הידוע גם כמד מים בוכנה, הוא מד מים בעל עקירה קבועה, המוגדר כך: מותקן בצינור סגור, המורכב ממספר תאים בעלי נפח ידוע המתמלאים ברציפות ונפלטים בנוזל ו מונע על ידי נוזל. מד מים המורכב ממוסדות.
1. סיווג מדי מים נפחיים
מדי מים נפחיים מחולקים לשתי סדרות: סוג בוכנה סיבובית וסוג דיסק. כאשר זרימת המים עוברת דרך מד המים, זרימת המים מניעה את הבוכנה (דיסק) להסתובב (התנדנדות), ונפח גליל הבוכנה (תא הדיסק) קבוע. לכן, מספר הפעמים שהבוכנה מסתובבת (התנדנדות הדיסק) נמדדת על ידי מנגנון הספירה, כלומר ניתן לדעת את כמות המים הזורמים דרך המונה. במונחים של הדיוט, ישנם כמה חללים קטנים (קיבולות) עם נפח קבוע בתוך מד המים הנפחי. כאשר המים זורמים דרך מד המים, החללים הקטנים הללו ממולאים תחילה בקצה הכניסה של מד המים, ולאחר מכן מועברים לקצה היציאה של מד המים לריקון. זה כמו "לגרוף" את המים בכפות. מכיוון שגודל ה"כפית" קבוע וידוע, צריך לדעת רק כמה כפות שולפים כדי לדעת כמה מים עברו.

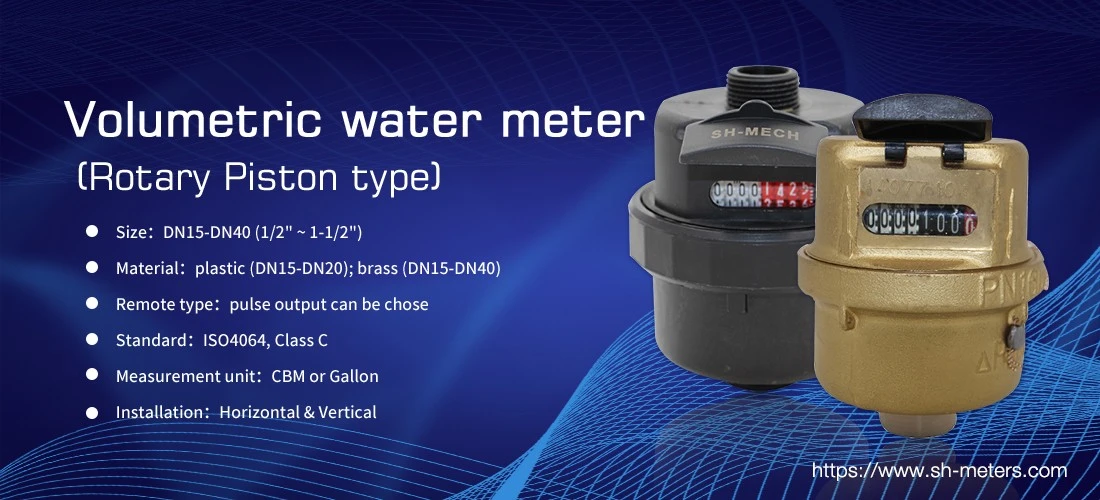

2. מד מים נפחי בוכנה סיבובית
המוצרים העיקריים של מדי מים נפחיים הם מדי מים בוכנה סיבובית. מדי מים מסוג דיסק נמצאים בשימוש נדיר בסין, ורק במדינות בודדות כמו ארצות הברית. מדי מים בוכנה סיבובית הם בדרך כלל מפרטים בקליבר קטן, המאופיינים ביכולת מדידת זרימה קטנה חזקה ורגישות גבוהה (הנקראים בתעשייה מדי רמת C ומדי רמת D). כיום הוא משמש בעיקר למדידת מים טהורים בצינורות בסין. הקוטר הפנימי של מד המים הוא בדרך כלל 8 מ"מ, 15 מ"מ ו-20 מ"מ. תיקון ואיתור באגים של מדי מים עם עקירה חיובית הם מסובכים יותר.
למד המים הנפחי יש דרישות גבוהות יותר לאיכות המים והוא נשחק יותר ממד המים מסוג הרוטור, ולכן הפלסטיק ההנדסי המשמש במד המים הנפחי נדרש להיות אמין יותר מבחינת היגיינה וחוזק.
אם מד המים הנפחי נתקל בזיהומים במים הזורמים, הבוכנה או הדיסק יהיו תקועים, ואספקת המים תיפסק. איכות איכות המים משפיעה ישירות גם על חיי השירות של מדי מים נפחיים. עם ניצול הזמן, עקב הגדלת הפער לאחר הבלאי והתגברות הדליפה, ביצועי המדידה של מד המים בתזוזה חיובית משתנים בכיוון איטי.
פרט לזרימה החוצה, אין דרישות לכיוון ההתקנה של מד המים בתזוזה חיובית, כיוון חוגת הקריאה וקטע הצינור הישר לפני ומאחורי המונה.
3. יתרונות וחסרונות של מדי מים נפחיים
בהשוואה למד מים מסוג הרוטור, למד המים הנפחי יש את היתרונות של יכולת מדידת זרימה קטנה חזקה ורגישות גבוהה.
עם זאת, למד המים הנפחי דרישות גבוהות לאיכות המים, מבנה מורכב, ייצור ותחזוקה קשים ועלות גבוהה, המשפיעה במידה מסוימת על השימוש הנרחב בו.
