עקרון העבודה של מד מים קולי יתרונות וחסרונות של מדי מים קוליים

עקרון העבודה של מד מים קולי יתרונות וחסרונות של מדי מים קוליים

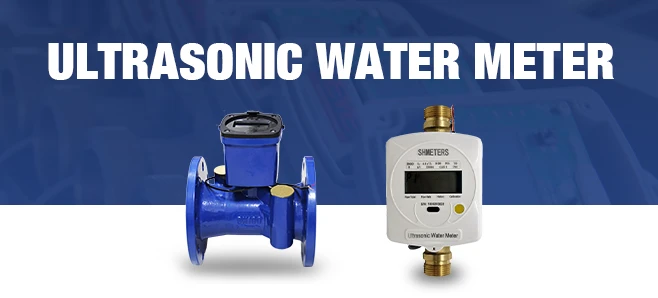

מד המים העל-קולי הוא סוג חדש של מד מים שיכול לחשב עוד יותר את זרימת המים על ידי זיהוי הפרשי הזמן הנגרמים על ידי שינוי המהירות כאשר קרן הקול העל-קולית מתפשטת במעלה הזרם ובמורד הזרם במים, ומנתחת ומעבדת את קצב זרימת המים. כיצד פועל מד מים על-קולי? מהם היתרונות והחסרונות של מדי מים קוליים?

1. עקרון העבודה של מד מים קולי

מד המים העל-קולי מודד את הזרימה בשיטת הפרשי הזמן, כלומר, מתמר על-קולי מותקן במעלה הזרם ובמורד הזרם של ערוץ המדידה (קטע הצינור) להעברה הדדית וקליטה של אותות על-קוליים.

מכיוון שהאות העל-קולי ואות זרימת המים הם על גבי, מהירות ההתפשטות של גל הקול שונה בזרימה קדימה ובזרימה ההפוכה, ולכן זמן הפעולה של האות העל-קולי הנפלט על ידי מתמרים שונים במים שונה. על ידי מדידת הפרש הזמן, ניתן לחשב את הנוזל. קצב הזרימה, ולאחר מכן הומר לזרימה, כדי להשיג מדידת זרימה.

ישנם שני מתמרים בחלק העליון של צינור הזרימה, מתמר A מעביר אות קולי (זרימה קדימה) למתמר B, בעוד מתמר B משדר אות קולי (זרם נגדי) למתמר A, והזרימה קדימה והאות העל-קולי של הזרימה ההפוכה יוצרים הפרש זמן מסוים במהלך תהליך השידור.

במקרה של שטח החתך של קוטר הצינור המכויל ואורך צינור המדידה הסטנדרטי, קצב הזרימה של המונה מחושב באמצעות שבב החישוב על האינטגרטור.

2. יתרונות וחסרונות של מד מים קולי

מד מים קולי הוא מד מים אלקטרוני לחלוטין העשוי מרכיבים אלקטרוניים ברמה תעשייתית תוך שימוש בעקרון של הפרש זמן על-קולי. בהשוואה למדי מים מכניים, יש לו את המאפיינים של דיוק גבוה, אמינות טובה, יחס טווח רחב, חיי שירות ארוכים, ללא חלקים נעים, אין צורך להגדיר פרמטרים והתקנה בכל זווית.

אין חלקים נעים או חוסמים בצנרת הנמדדת של מד המים העל-קולי, אין שחיקה ואובדן לחץ קטן. ניתן לזהות רגישות גבוהה, שינויים קטנים בקצב הזרימה. יחד עם זאת, אין לו כמעט דרישות למדיום הנמדד, יש לו יחס טווח רחב מאוד, ולמד המים העל-קולי יש מבנה פשוט ותחזוקה קלה, אשר מתאים מאוד למדידה אזרחית ותעשייתית.

עם זאת, היציבות של מדי מים קוליים נמוכה.

3. יישום של מד מים קולי

1. מדידה ובקרה של תהליכים תעשייתיים.

2. החלף את מד הזרימה המכני כדי לשפר את אמינות המדידה.

3. החלף סוגים שונים של מדי זרימה בעלי ביצועים גבוהים.

בשנים האחרונות, עם יישום מדיניות חיסכון במים כגון "מחיר מים בסולם" ו"מטר אחד למשק בית אחד", הביקוש בשוק למדי מים חכמים המשיך גם הוא להתרחב. אנו ממשיכים לפתח ולשפר מדי מים דיגיטליים ברשת מרוחקת, ומסייעים ללקוחות ליישם ניתוח נתונים, אירוח ושירותים אחרים, ומספקים מוצרים ותמיכה טכנית ושירותים ללקוחות לבניית שירותי מים חכמים. אם אתם מעוניינים במדי מים, אנא צרו איתנו קשר.
