ההבדל בין מד מים יבשים למטר מים רטוב

ההבדל בין מד מים יבשים למטר מים רטוב

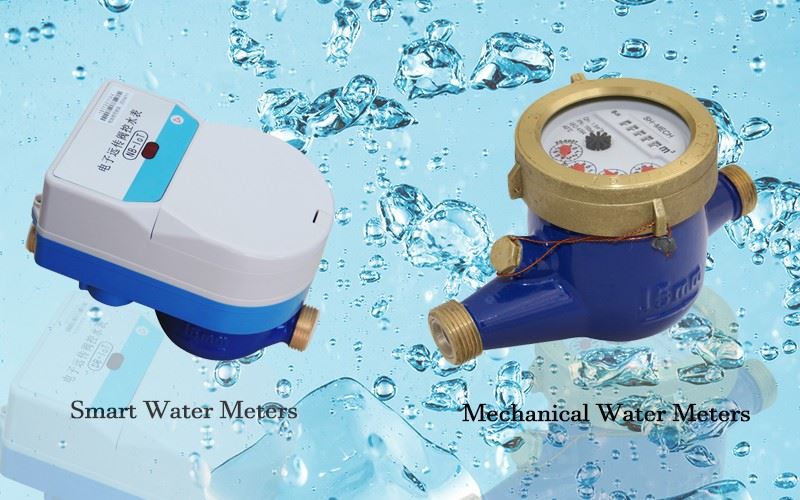

ההבדל הגדול בין מד מים יבשים למונה מים רטובים הוא מנגנון המדידה. המדחף מופרד מההילוכים, והקצה העליון של המדחף מצמיד את האלמנט המגנטי בקצה התחתון של ההילוך על ידי אלמנט מגנטי (טבעת מגנטית או פלדה מגנטית גלילית). כאשר זרימת המים דוחפת את המדחף לסיבוב, היסוד המגנטי בקצה העליון של המדחף מושך או דוחה את היסוד המגנטי בקצה התחתון של ההילוך כדי להניע את ההילוך להסתובב באופן סינכרוני, ודלפק השידור מתעד את כמות המים הזורמים דרך מד המים.

1. רכיבים מגנטיים של מדי מים יבשים

החומרים המגנטיים הנפוצים עבור מדי מים יבשים הם פריט ו NdFeB, והצורות המבניות של רכיבים מגנטיים כוללים בדרך כלל מגנטים טבעת, מגנטים columnar, מגנטים טבעת ויריעות פלדה סיליקון בצורת "דלת".

2. תיבת הילוכים של מד מים יבשים

מנגנון הספירה של מד המים היבשים מסתמך על תיבת ההילוכים שיש לבודד מהמים שיש למדוד, כך שתחתית תיבת ההילוכים וסביבתה חייבת להיות מסוגלת לעמוד במבחן הלחץ של 2MPa ללא עיוות. מסיבה זו, בעת תכנון מד מים יבשים, בנוסף להוספת יותר מעשר צלעות חיזוק על התחתית העליונה והתחתונה של תיבת ההילוכים, הקירות התחתונים והפנימיים של תיבת ההילוכים מרופדים לעתים קרובות בטנות בצורת קערת מתכת כדי למנוע מהם להיות מעוותים תחת לחץ. .

יש חור פיר בחלק התחתון העליון והתחתון של תיבת ההילוכים, אשר מותאם בהתאמה עם פיר ההילוכים פיר המדחף. על מנת למזער את ההתנגדות החיכוכית של החלקים הנעים ולהגדיל את ערך הזרימה הראשוני, נושאת פנינה קעורה (או מישור) נקבעת בדרך כלל בתחתית חור הפיר העליון. מנגנון הספירה של מד המים היבשים לא רק מבודד את המים שיש למדוד על ידי הסביבה והתחתון של תיבת ההילוכים, אלא גם נוקט באמצעי איטום טובים בחלק העליון של תיבת ההילוכים כדי למנוע מהביוב מחוץ למונה לזרום לתוך מנגנון ספירת הסחף.
