מבוא למערכת AMI SIMPLE הוא חכם…..
דיאגרמת מבנה המערכת כדלקמן
· שרת שולח פקודות לרכז הנתונים דרך הרשת;
· Concentrator הופך את הפקודות שהתקבלו לאות רדיו ושולח את האות למדדי המים;
· מדי מים מגיבים ומבצעים את הפקודות בהתאם;
· מדי מים מחזירים את התוצאה או הנתונים למרכז הניהול לפי המסלול המקורי לאחר סיום הפעולות.
שֵׁרוּת
· אחריות איכות: מד מים למשך שנה;
· תמיכה במדריך התקנה ובדיקה באתר;
· ניתן לשלוח גיליון תאריכים למערכת ניהול אחרת בקלות.
הערה
מד מים לורה, רכז, פלטפורמה מעוננת, כלי קריאה וריפטר וטיפול
הקדמה קצרה

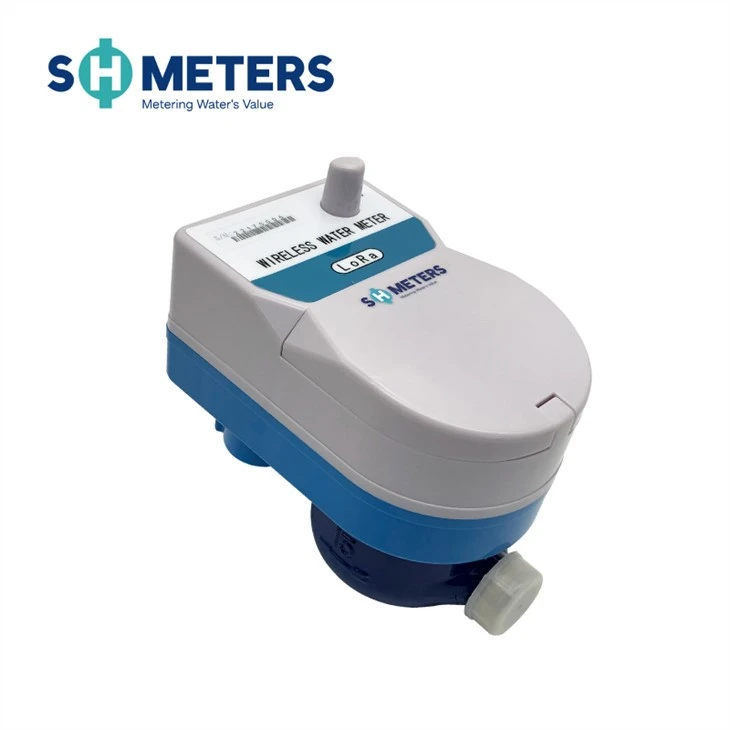

מד מים אלחוטי LoRa מאמץ טכנולוגיית שידור אלחוטית מתקדמת, אשר הופכת מידע של מד מים מכאני קונבנציונלי לאות חשמלי המאוחסן על ידי מעגל בקרה של מיקרו-אלקטרוניקה.
הוא מסוגל לקרוא באופן אוטומטי את נתוני המדידה דרך רשת אלחוטית מרחוק ולשלוט בסגירה ובפתיחה של מד המים האלחוטי של valveLoRa מאמץ טכנולוגיית שידור אלחוטית מתקדמת, אשר הופכת מידע של מד מים מכאני קונבנציונלי לאות חשמלי המאוחסן על ידי מעגל הבקרה של מיקרו-אלקטרוניקה .
הוא מסוגל לקרוא באופן אוטומטי את נתוני המדידה באמצעות רשת אלחוטית מרחוק ולשלוט בסגירה ובפתיחה של השסתום
תכונות
·מד המים LoRa שלנו בעל דיוק גבוה
· סוג: דיאטה יבשה, בורג, איטום
· סצינות לשימוש: גן, מסחר, משק בית כללי, בניין מגורים, עירייה
· רמת עמיד למים: IP68
· נתונים טכניים תואמים לתקן הבינלאומי ISO 4064.
· דיוק: מחלקה ב
יישום
מתאים כמעט לכל סוגי אספקת המים. מערכת לורה מיועדת לסביבה אינטנסיבית להתקנת מד מים, דירות מגורים, דירות, בניינים רבי קומות וכן הלאה.
תהליך עבודה
מערכת לורה
מערכת מד המים לורה משדרת ומקבלת את האות מד מים ורכז באמצעות אות לורה. המרכז אוסף קריאת מד מים לפלטפורמה ושולח את פלטפורמת טופס הפקודה באמצעות 2g/3g/4g או אות אינטרנט
יתרונות תוכנה
1. תקשורת למרחקים קצרים, כך שצריכת החשמל נמוכה.
2. המנהל יכול לשלוח באופן פעיל את ההוראה של קריאת מונה או שסתום הדלקה אל מד המים מהפלטפורמה דרך הרכז כדי להשיג את המטרה של בקרה בזמן אמת.
3. עלות השימוש נמוכה, רק רכז צריך להשתמש בכרטיס סים. מד מים אין צורך.
ציור מתאר ממדי
ממד קווי מתאר
| קוטר נומינלי | אורך L | אורך L1 | רוחב ב | גובה H1 | גובה H2 | חוט מחבר | |
| מ"מ | d | D | |||||
| 15 | 258 | 165 | 90 | 112 | 184 | R1/2 | G3/4B |
| 20 | 299 | 195 | 90 | 112 | 184 | R3/4 | G1B |
| 25 | 345 | 225 | 90 | 114 | 186 | R1 | G1 1/4B |
פרמטר טכני
| פריט | יחידה | פרטים | ||
| קוטר נומינלי | מ"מ | 15 | 20 | 25 |
| Q3/Q1 | R80 | |||
| זרימת עומס יתר (Q4) | m³/h | 3.125 | 5 | 7.875 |
| זרימה נומינלית (Q3) | m³/h | 2.5 | 4 | 6.3 |
| זרימת מעבר (Q2) | m³/h | 0.05 | 0.08 | 0.13 |
| זרימה מינימלית (Q1) | m³/h | 0.031 | 0.05 | 0.08 |
| שיעור דיוק | ClassB | |||
| אינדיקציה מקסימלית | m³ | 999999.9 | ||
| דרגת טמפרטורה | T30,T90 | |||
| שיעור לחץ | MAP10 | |||
| שיעור אובדן לחץ | ΔP63 | |||
| דרגת רגישות של קדם זרימה | U10/D5 | |||
| מעמד איכות הסביבה | כיתה ב' | |||
| כיתת סביבה אלקטרומגנטית | E1 | |||
| זרם סטטי | uA | <> | ||
